碳化硅功率半导体生产流程

首先，以高纯硅粉和高纯碳粉为原料生长SiC，通过物理气相传输（PVT）制备单晶

第二，使用多线切割设备切割SiC，晶体切成薄片，厚度不超过1毫米

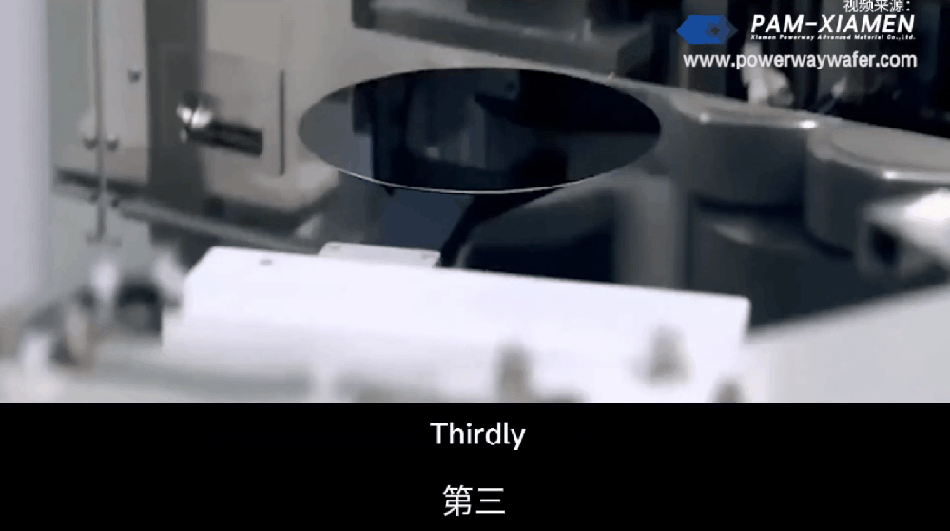

第三，通过不同粒度的金刚石研磨液，将晶圆研磨至所需要的平整度和粗糙度。

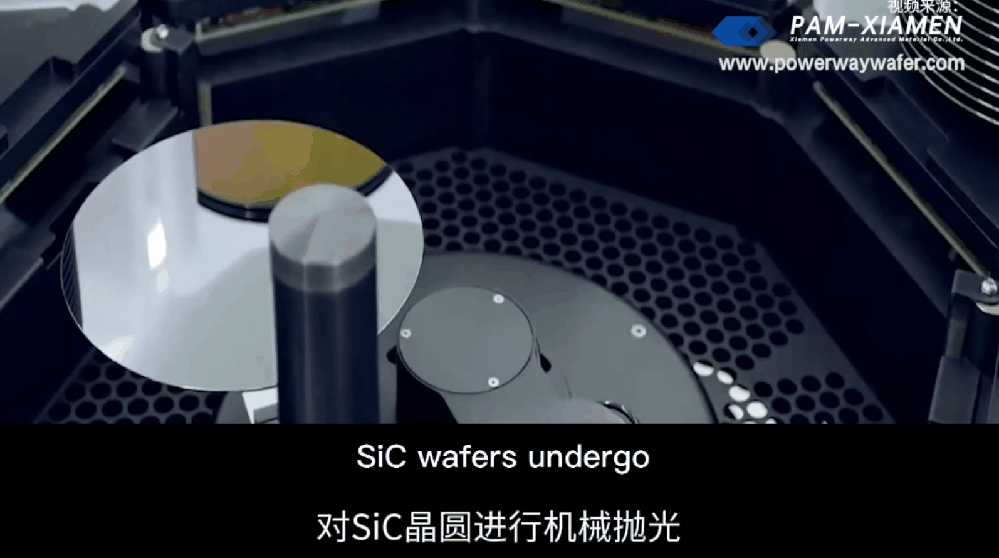

第四，对SiC晶圆进行机械抛光，和化学机械抛光，得到镜面SiC抛光晶圆

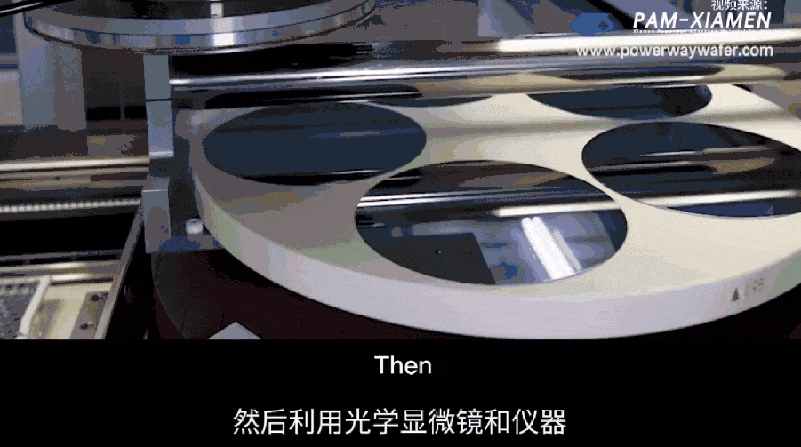

第五，利用光学显微镜和仪器，检测SiC晶圆的微管密度，表面粗糙度、电阻率、翘曲TTV，表面划痕等参数

第六，抛光后的SiC晶圆用清洗剂，和纯水清洗，去除抛光液等表面污染物

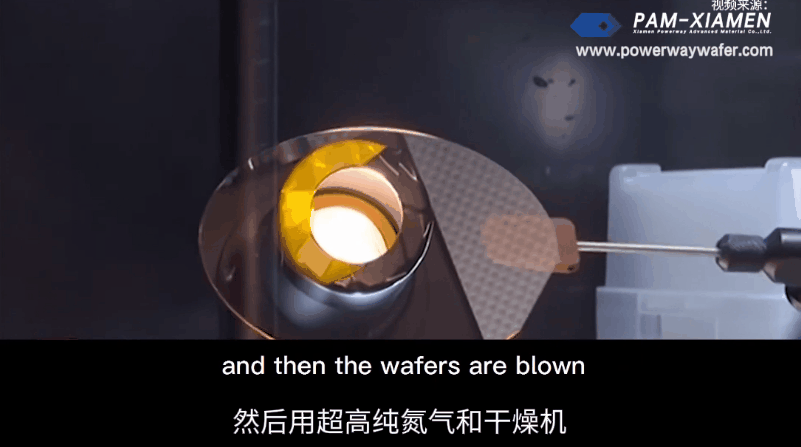

第七，用超高纯氮气和干燥机，对晶圆进行吹气和干燥

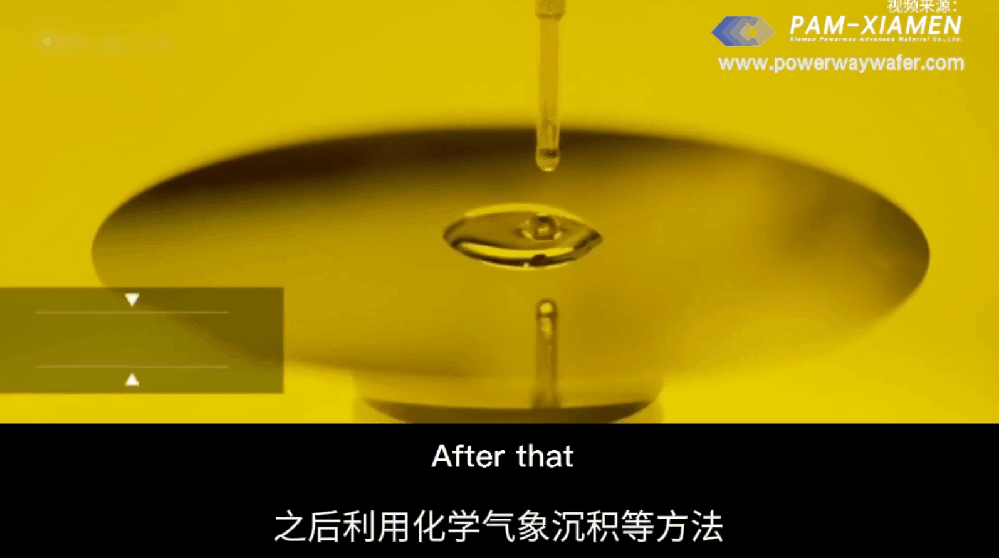

第八，利用化学气象沉积等方法，在衬底上生成SiC外延片，最后制作相关器件

第二部分    芯片加工环节

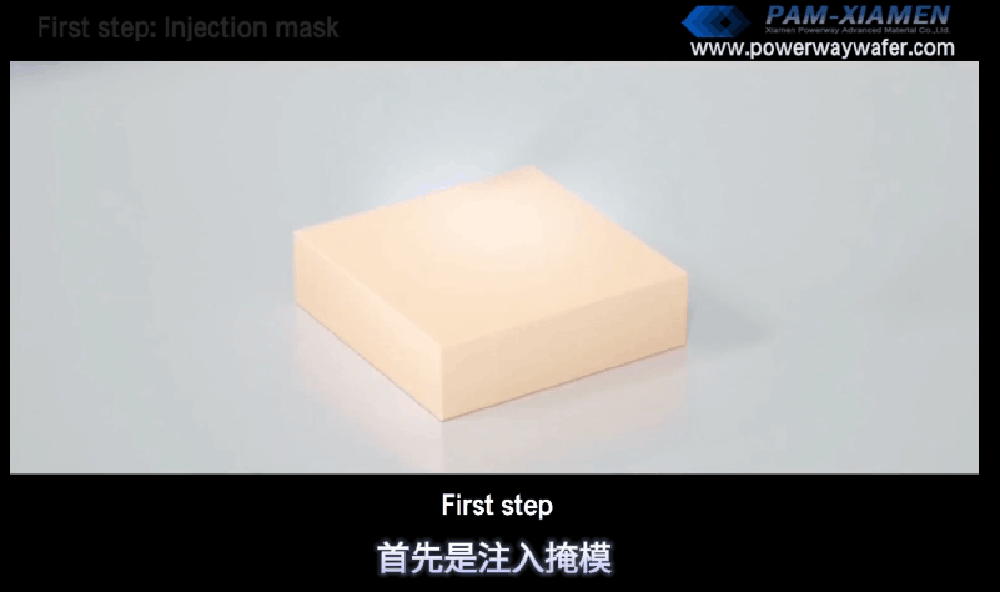

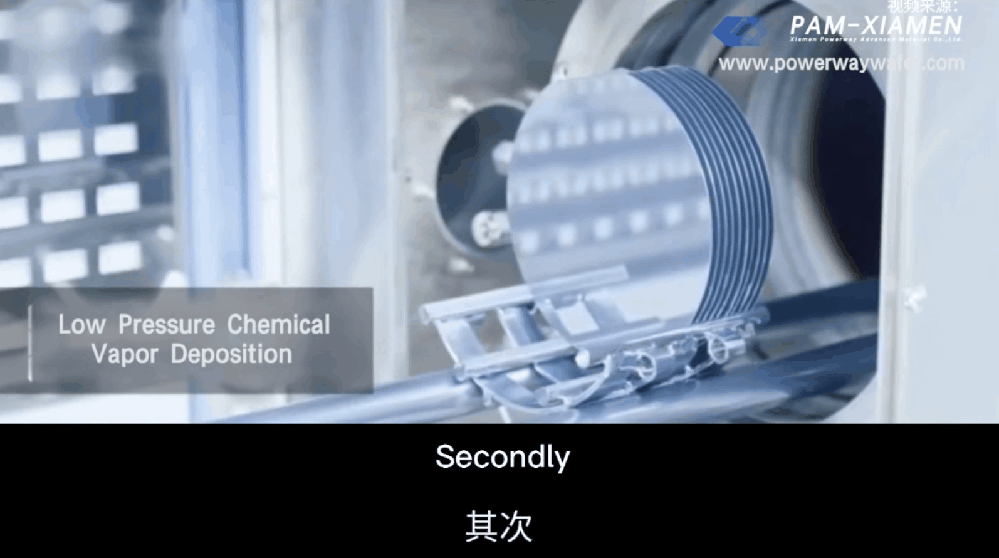

第一，注入掩膜。首先清洗晶圆，淀积一层氧化硅薄膜，接着通过匀胶、曝光、显影等工艺步骤形成光刻胶图形，最后通过刻蚀工艺将图形转移到刻蚀掩膜上。

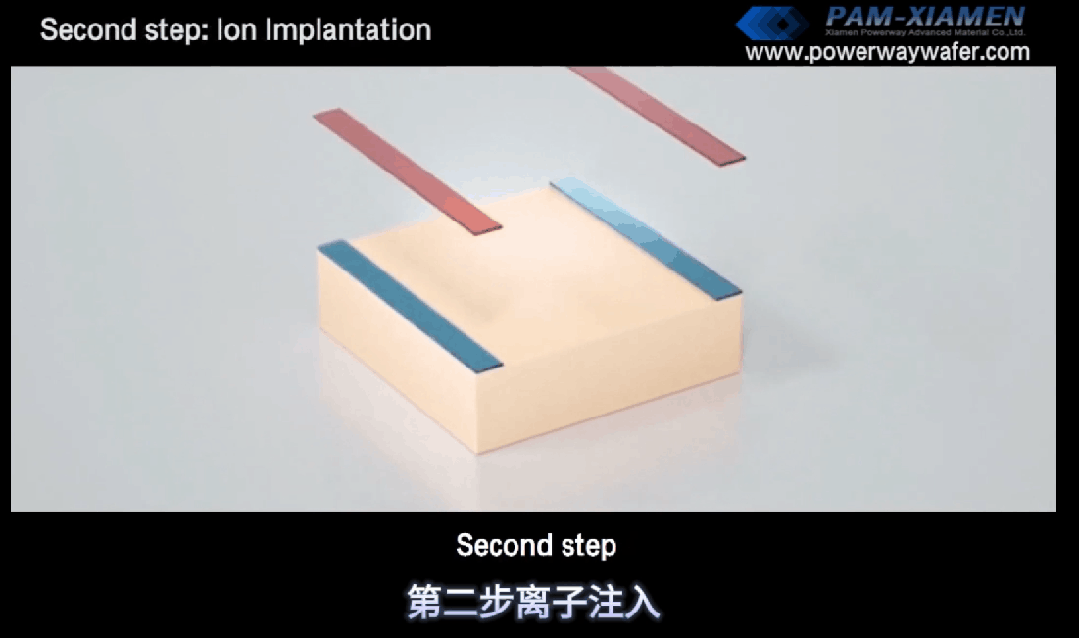

第二，离子注入。将做好掩膜的晶圆放入离子注入机，注入高能离子。之后移除掩膜，进行退火以激活注入离子。

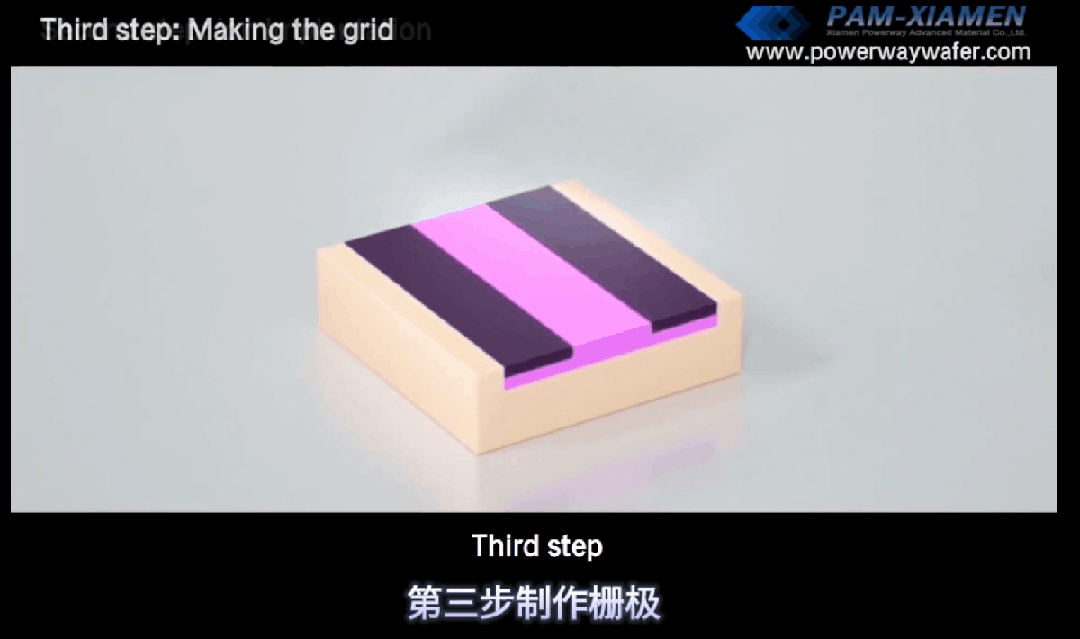

第三，制作栅极。在晶圆上依次淀积栅氧层、栅电极层形成门级控制结构。

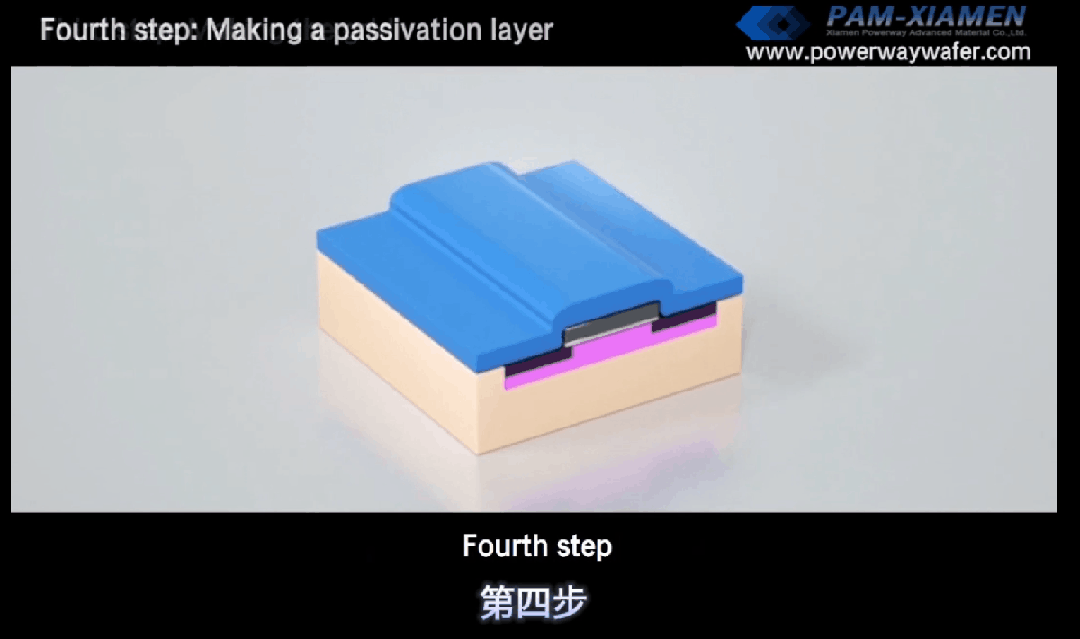

第四，制作钝化层。淀积一层绝缘特性良好的电介质层，防止电极间击穿。

第五，制作漏源电极。在钝化层上开孔，并溅射金属形成漏源电极。

第三部分，封装成MOSFET、模块等，模块部分类似IGBT；
